噴砂系統基本結構
發布日期：2021-12-08 18:30 來源：http://www.as1314.com.cn 點擊：
布袋除塵器廠家根據噴砂房工藝要求，噴砂系統選用手動噴砂方式，不同材質的產品配置專用噴砂罐。噴砂罐的壓力和流量可根據需要隨時調整。每個噴砂罐配備1-4支噴槍?zhuān)瑖娚跋到y可同時使用4支噴槍。

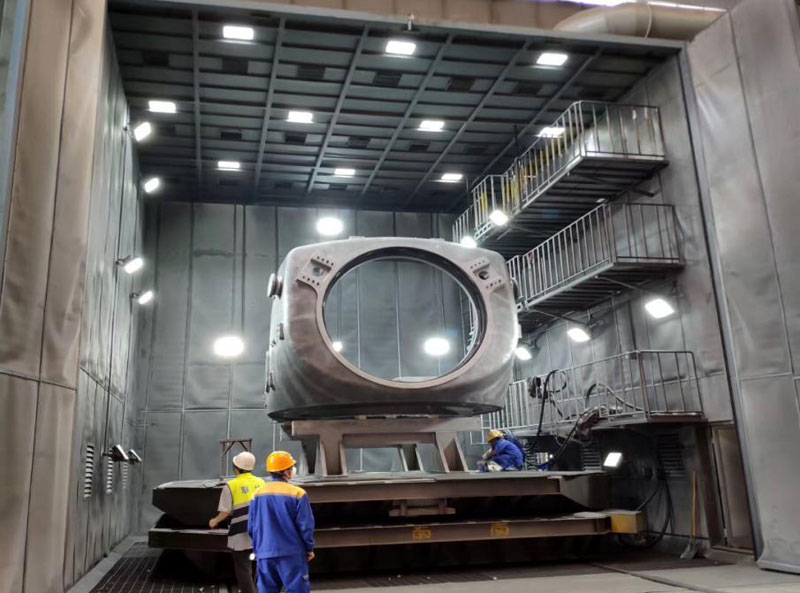

房間結構
噴砂室由鋼板焊接而成，框架為門式結構。門式剛架通過交叉連桿連接，門式剛架通過安裝塊用地腳螺栓安裝在地面之上。龍門架兩邊用厚度為0.5~0.8mm的壓制鋼板覆蓋，表面涂漆。為了提高房間的使用壽命，房間之內粘貼了厚度為6mm的橡膠板。橡膠板的技術參數為：硬度38irhd，抗拉強度26.6mpa，伸長率81%，撕裂強度83%，磨損指數40；濕41；108，溫度范圍4-70℃。
照明采用防塵照明系統，距地1.5m處室內照度不小于650lx。通往噴砂室的所有門均配備電氣聯鎖裝置，以確保任何門打開時噴砂系統停止工作。門外設有警示燈，指示燈亮表示進行噴砂。
蜂窩狀地板
噴砂間地板采用專用蜂窩狀地板，每個蜂窩地板的尺寸為500mm×500mm，每?jì)膳欧涓C地板沿噴砂室的長度形成一個蜂窩地板模塊。磨料落入蜂窩地板之后，風機通過物料孔將磨料吸入收集管，然后將磨料從收集管吸走。
磨料集中過濾系統
磨料集中除塵共用一個系統，包括集中風機、集中過濾器、，為保證噴砂房?jì)鹊哪芤?jiàn)度，通風次數不少于每小時50次，通風風量為65130m3h。采用45KW風機，風機風量21010m2h磨料回收和分選系統
磨料回收和分選系統包括磨料罐、分選機、過濾器和連接管。磨料通過連接管從磨料槽輸送至分揀機，在那里進行分揀和回收。為了提高分揀機的使用壽命，在內錐體內側和外錐體表面粘貼橡膠。由于產品材料不同，用于噴砂的磨料也不同。為避免鐵磨粒對鋁合金車體的影響，在分選機上方增加一套磁選裝置，將鐵磨粒與非鐵磨粒分離，保證鋁合金車體噴砂質量。磁選裝置為磁鼓，磁鼓下設有永磁體。磁鼓旋轉時，由于磁鐵側的磁力作用，鐵磨料吸附在磁鼓之上；當滾筒轉向遠離磁鐵的一側時，磁力消失，鐵磨料落入相應的容器之中。滾筒連續旋轉，將磨料之中的黑色和有色磨料分離。
噴砂設備
整個噴砂系統配備一個雙倉連續工作噴砂罐，每個噴砂罐配備兩個直徑10mm的噴槍和兩個噴砂閥。噴槍手柄之上裝有操作開關，可實現自動控制和噴嘴噴丸或空氣噴射控制。清潔之后可通過空氣噴射清理工作表面之上的浮灰。
